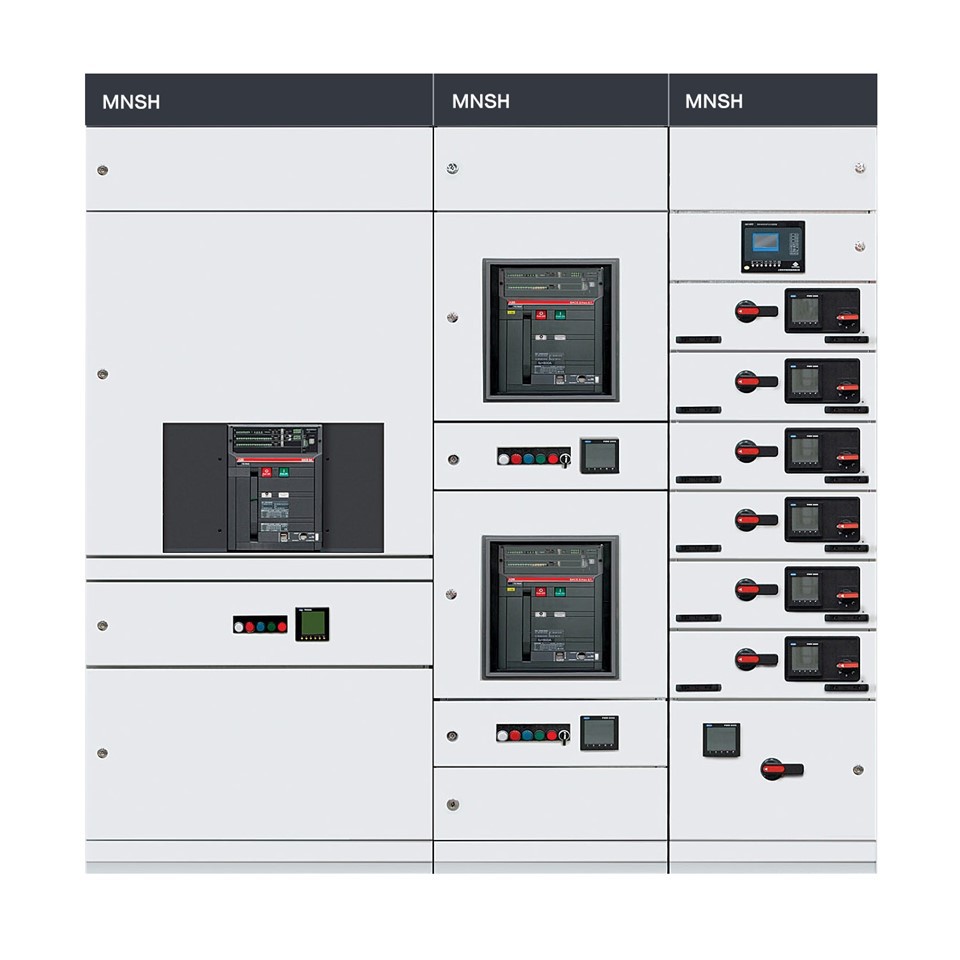

Aparamenta de baja tensión MNS

Construido sobre la probada estructura modular-de acero C-, nuestro tablero de distribución tipo cajón-MNS LV ofrece unidades extraíbles de 1/4-, 1/2-, 1- y 2 niveles con clasificación de 63 A a 630 A que se pueden quitar o intercambiar bajo barras colectoras energizadas, sin paradas, lo que reduce el tiempo de inactividad de la planta a casi cero. La segregación interna hasta Forma 4 Tipo 7 con puertas IP42-IP54 y trampillas a prueba de arco soporta un nivel de falla de 100 kA/1 s y un arco interno de 85 kA durante 0,5 s (IEC 61439-1&2, IEEE C37.20.1), protegiendo tanto a los operadores como a los transformadores aguas arriba.

Los accesorios inteligentes incluyen estanterías accionadas por motor-, sensores de posición de obturador y una puerta de enlace Ethernet IEC 61850 integrada que transmite la temperatura, la corriente y el estado del interruptor a SCADA o a la nube, lo que permite un mantenimiento predictivo y un ahorro de energía del 15 % a través de algoritmos de equilibrio de carga-.

Las barras colectoras de cobre están estañadas-y revestidas con epoxi Clase-F, lo que limita el aumento de temperatura a 50 K en 6 300 A y mantiene la impedancia < 0,25 mΩ; La entrada de cables superior o inferior y las bisagras de puerta reversibles permiten el montaje de lado-de-lado o de atrás-a-parte trasera en solo 600 mm de profundidad, liberando un 25 % de espacio en el piso en comparación con los paneles de tipo fijo-.

Los paneles se envían completamente cableados y probados FAT-; levantar las argollas y derribar-las placas laterales permitió que un equipo de dos-hombres instalara una sección de 24-vías en menos de dos horas. El acabado estándar es epoxi-poliéster RAL 7035, grado marino-C5-M opcional. MNS tiene aprobación GL, DNV, CE e ISO 9001, tiene calificación sísmica de 0,4 g, altitud 4 000 m y está listo para ser energizado 24 horas después de la entrega.
